新疆天鑫京潤環?？萍加邢薰?/a>生產的新疆濾筒除塵器是一種的干式除塵設備，其結構設計圍繞 “過濾 - 清灰 - 集塵 - 排氣” 的核心流程展開，具有緊湊、、易維護等特點。以下從核心組成部分、各部件功能及結構特點進行詳細分析：

一、核心組成部分

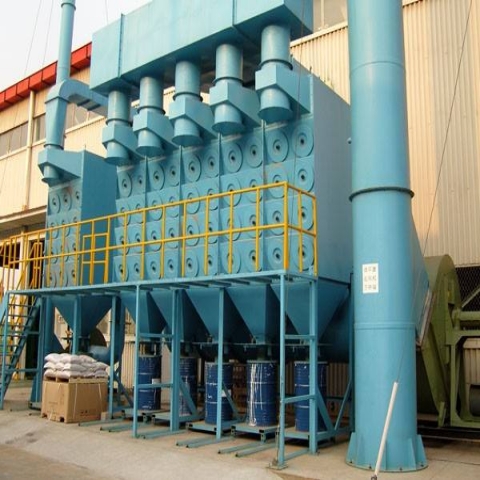

新疆濾筒除塵器的結構可分為主體框架、過濾系統、清灰系統、進氣 / 排氣系統、灰斗及排灰裝置六大核心模塊，各部分協同工作實現粉塵分離。

1. 主體框架

結構形式：通常為鋼結構或焊接框架，用于支撐整個新疆濾筒除塵器的濾筒、清灰裝置、灰斗等部件，確保設備在負壓或正壓工況下的穩定性。

設計特點：根據處理風量和安裝場景設計框架尺寸，小型新疆濾筒除塵器可采用一體化箱體，大型新疆濾筒除塵器則采用模塊化組合，便于運輸和現場安裝。

2. 過濾系統（核心功能區）

過濾系統是新疆濾筒除塵器的 “心臟”，負責捕捉含塵氣體中的粉塵，核心部件為濾筒。

新疆濾筒除塵器的濾筒結構：

由濾料、支撐骨架、端蓋組成，呈圓柱形或扁形。

濾料通過折疊工藝制成，大幅增加過濾面積，提升除塵效率。

安裝方式：

常見有垂直吊裝、水平布置、斜插式，其中斜插式便于清灰時粉塵下落，減少二次吸附。

濾筒與新疆濾筒除塵器法蘭通過密封墊連接，確保含塵氣體無短路泄漏。

3. 清灰系統

用于清除濾筒表面附著的粉塵，避免濾料堵塞，維持設備阻力穩定，主要由脈沖閥、噴吹管、控制儀組成。

脈沖閥：接收控制儀信號后，瞬間釋放壓縮空氣，是清灰動力源，多采用電磁脈沖閥。

噴吹管：位于濾筒上方，管上開有精準的噴吹孔，壓縮空氣通過噴吹孔形成高速氣流，反向沖擊濾筒表面，使粉塵脫落。

控制儀：通過設定脈沖間隔和噴吹時間，控制脈沖閥有序工作，可實現離線清灰或在線清灰（。

4. 進氣 / 排氣系統

進氣系統：

含塵氣體通常從新疆濾筒除塵器下部或側面進入，部分新疆濾筒除塵器設計有導流板，使氣體均勻分布到各濾筒周圍，避免局部濾筒負荷過高。大顆粒粉塵可在進氣口處通過重力預分離，落入灰斗，減少濾筒過濾壓力。

排氣系統：

凈化后的氣體經濾筒過濾后，從新疆濾筒除塵器頂部或側面的出風口排出，出風口通常安裝風機。

部分新疆濾筒除塵器在出風口設置監測口，用于檢測排放濃度。

5. 灰斗及排灰裝置

灰斗：位于設備底部，呈錐形或方形，用于收集清灰時脫落的粉塵及預分離的大顆粒粉塵，內壁通常做光滑處理，防止粉塵堆積。

排灰裝置：

常見有星型卸料器、螺旋輸送機、刮板輸送機等，將灰斗中的粉塵連續或間歇排出，同時保證灰斗的氣密性。

小型新疆濾筒除塵器可簡化為手動閘板閥，定期人工排灰。

二、結構特點總結

緊湊：濾筒折疊設計大幅縮小設備體積，同等處理量下，占地面積僅為布袋除塵器的 1/3-1/2，且過濾效率可達 99.9% 以上，適合空間受限場景。

模塊化設計：濾筒、清灰組件等可獨立更換，維護方便，減少停機時間。

適應性強：通過更換不同材質的濾筒，可處理粉塵類型包括面粉、金屬粉塵、焊接煙塵、水泥塵等。

低阻力運行：濾料表面多做覆膜處理（如 PTFE 覆膜），粉塵剝離性好，設備阻力穩定，能耗低于傳統布袋除塵器。

三、應用場景對結構的影響

工業車間：多采用小型立式新疆濾筒除塵器，結構緊湊，便于移動或壁掛安裝，清灰系統簡化。

鍋爐 / 窯爐除塵：需設計耐高溫濾筒和離線清灰系統，灰斗容積更大，排灰裝置需適應高溫粉塵。

焊接煙塵治理：常采用移動式新疆濾筒除塵器，進氣口設計柔性吸臂，可精準捕捉焊接點煙塵，結構更輕便。

綜上，新疆濾筒除塵器的結構設計以 “過濾、便捷清灰、穩定運行” 為核心，通過各部件的協同優化，滿足不同工況下的除塵需求，是近年來替代傳統新疆布袋除塵器的重要設備類型。有需要?dú)g迎聯系我們！
