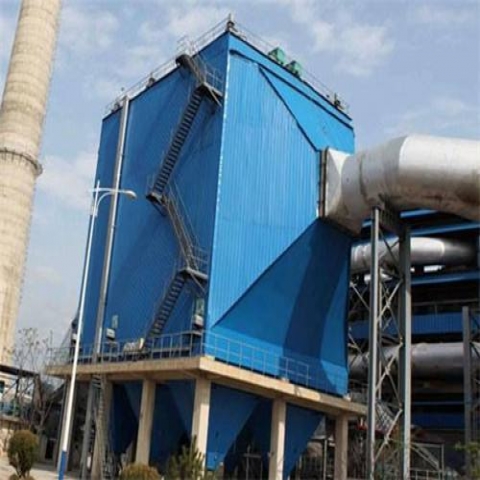

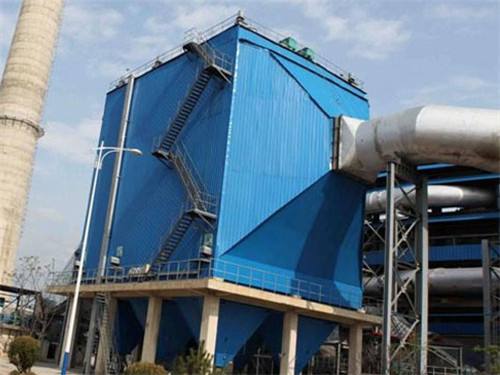

新疆靜電除塵器-集合式JH高壓型是我廠根據市場調研及社會需求而研制的一種新型除塵設備。具有設計合理、結構緊湊、除塵效率高，抗結露能力強、使用安全可靠等特點。
   新疆靜電除塵器-集合式JH高壓型的基本結構由兩大部分組成：一部分是電除塵器本體系統；另一部分是提供高壓直流電的供電裝置和低壓自動控制系統。電除塵器的結構原理圖如圖1所示，高壓供電系統為升壓變壓器供電，除塵器集塵極接地。低壓電控制系統用來控制電磁振打錘、卸灰電極、輸灰電極以及幾個部件的溫度。電除塵電場部分極板極絲腐蝕、變形、間距改變；振大強度不夠；高壓電纜老化；本體磨損漏風；升壓變容量不足等并提出相應的對策：更換部分極板極絲及老 化的高壓電纜；全部采用寬間距、雙側振打改造；徹底消除漏風；合理調整燃燒、降低排煙 溫度等。
　　新疆靜電除塵器-集合式JH高壓型工作原理：新疆靜電除塵器-集合式JH高壓型是將含塵氣體從設備頂部進風口進入設備后，以高速經過旋風分離器，使含塵氣體沿軸線調整螺旋向下旋轉，利用離心力，除掉較粗顆粒的粉塵，有效地控制了進入電場的初始含塵濃度。然后，氣體經下灰斗進入電場工作，由于下灰斗截面積大于內管截積數倍，根據旋轉矩不變原理，徑向風速和軸向風速急劇降低產生零速界面而使內管中的重顆粒粉塵沉降于下灰斗內，降低了進入電場的粉塵濃度，低濃度含塵氣體經電收塵而凝聚在陰陽板上，經清灰振打而將收集的粉塵由鎖風排灰裝置輸送走。為了防止內管旋風和電場板振打后在下灰斗內形成的二次揚塵，特在下灰斗中設置了隔離錐。


新疆靜電除塵器-集合式JH高壓型物理過程：
1、氣體的電離。
2、粉塵的荷電。
3、荷電粉塵向電極移動。
4、荷電粉塵的捕集。荷電粉塵的捕集過程：在兩個曲率半徑相差較大的金屬陽極和陰極上，通過高壓直流電，維持一個足以使氣體電離的電場，氣體電離后所產生的電子：陰離子和陽離子，吸附在通過電場的粉塵上，使粉塵獲得電荷。荷電極性不同的粉塵在電場力的作用下，分別向不同極性的電極運動，沉積在電極上，而達到粉塵和氣體分離的目的。
　　新疆靜電除塵器-集合式JH高壓型使用范圍：水泥廠、化肥廠、等行業各種磨機，破碎點下料口，包裝機及烘干機和各種相類似的分散源處理。
